有铁芯电机 | 目录样册 | 1.4
TL 系列
高加速度、高速和高精度的有铁芯电机
中型号TL系列是最受市场欢迎的有铁芯直线电机系列。TL系列应用广泛，几乎适用于任何应用场合，包括像大幅面数码打印机这种行程长的设备。
TL 有铁芯系列电机
中型号TL系列是最受市场欢迎的有铁芯直线电机系列。该系列电机的特点是其线圈和磁板之间的吸引力极低。其突出性能是尺寸小、加速度高、高速和高精度。
TL系列也有加长版，因此使得TL系列应用广泛，几乎适用于任何应用场合，包括像大幅面数码打印机这种行程长的设备。
推力
极限推力: 450 – 3600 N
峰值推力: 400 – 3200 N
连续推力: 200 – 1680 N
线圈单元: TL6 – TL9 – TL12 – TL15 – TL18 – TL24 – TL48
磁板: TL192 – TL288

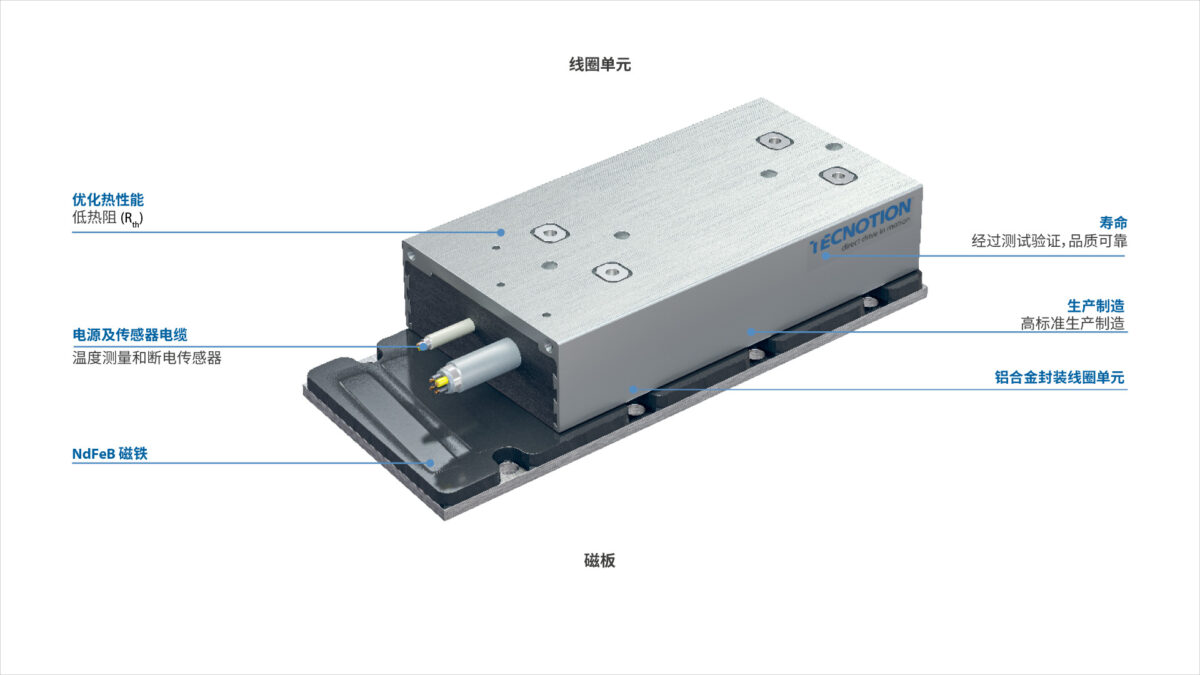

电机结构

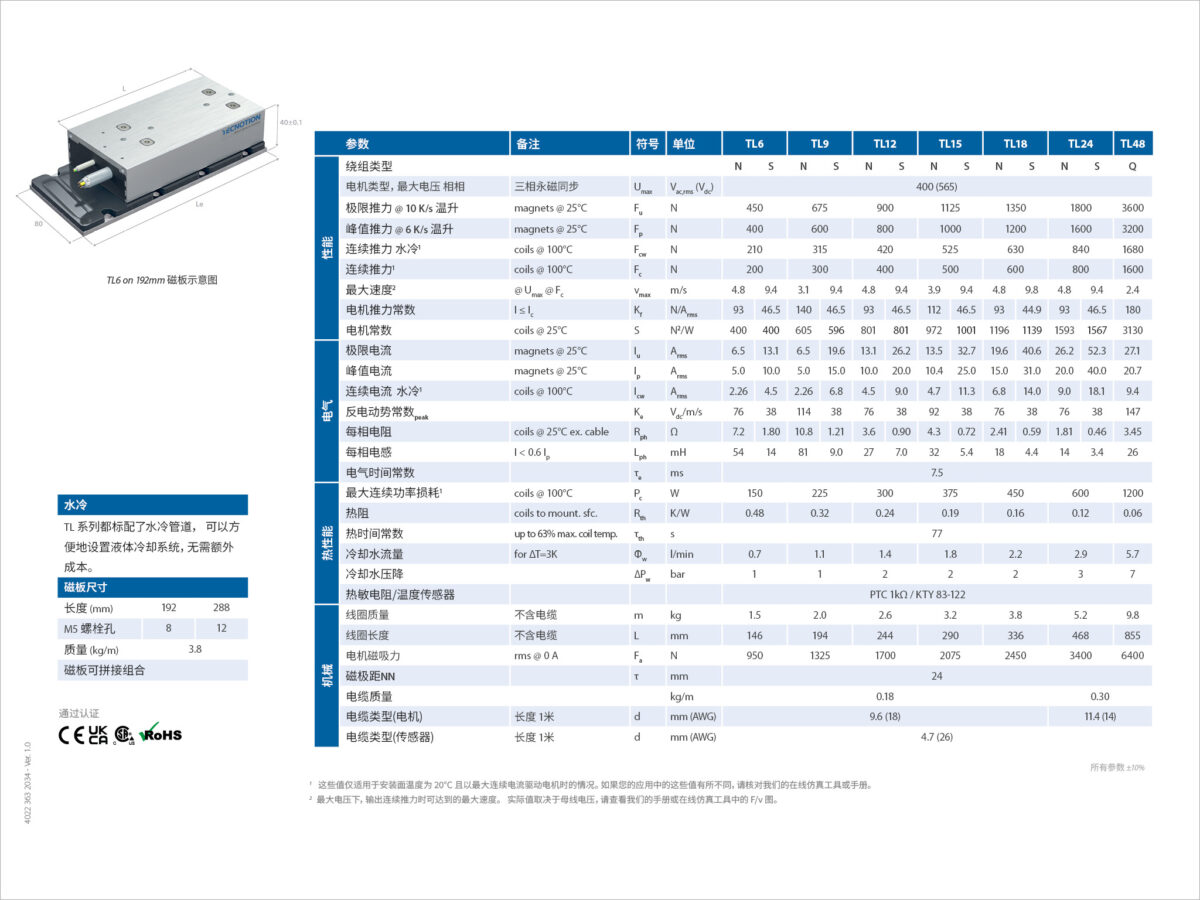

参数表
增加可用推力
有铁芯直线电机的连接组合
资源
有铁芯电机 | 彩页 | version 2.0
有铁芯电机 | 参数表 | 1.3
有铁芯电机 | CAD 文件 | version 1.0
有铁芯电机 | CAD 文件 | version 1.0
有铁芯电机 | CAD 文件 | version 1.0
数字霍尔模块
为了电子换向，我们为所有直线电机提供数字霍尔模块配件。它提供3路数字量输出，每相有120°的相位偏移，来侦测线圈和永磁体之间的电气角度。如果你的伺服控制器不支持无霍尔换向，那么这款数字霍尔模块是一种经济型选择。该数字霍尔模块需要一个4.5到28Vdc范围的直流供电电压来工作。
模拟霍尔模块
直线电机采用光学编码器和光栅尺来做到非常精确的定位控制。在不需要高精度控制位置的应用场合，可换用模拟霍尔模块来定位。该模块采用磁道（而非标尺）作为直线刻度。该模块安装到有铁芯直线电机上非常方便，并且几乎可与所有的标准伺服控制器进行连接通讯。模拟霍尔模块所需电源为标准直流 5Vdc 的电源。
