TD55 系列

独特的扁平设计

电机产品系列的完美补充，增加了灵活性，便于集成到系统中

仿真选型工具

下载中心

请求报价

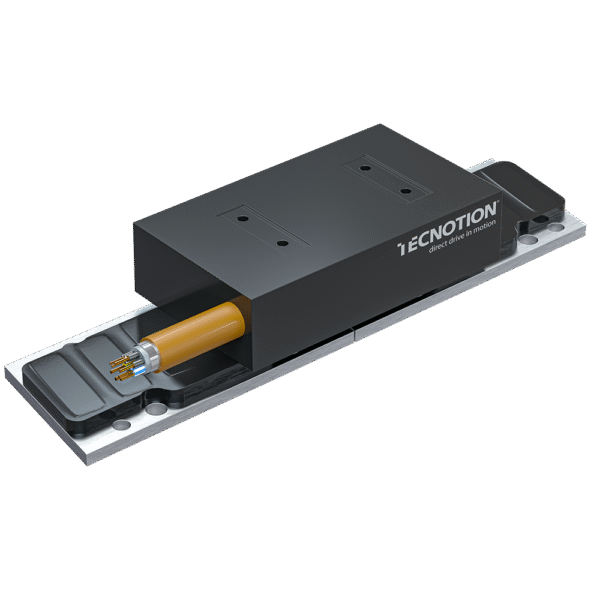

1000x1000 Td55 3cu + 2xtd55 96mp 2025

有铁芯直线电机 TD55 系列

小巧身形，动力十足。TD55 系列，轻薄设计但也具备强大的持续推力， 专为空间受限的OEM应用而设计。其超低本体高度不仅节省安装空间，更确保高可靠性与稳定输出，让您的设备在有限空间中依然发挥卓越性能。

设计灵敏，布线更高效。轻量化线圈提升响应，高导热树脂与 Pt1000 传感器稳定控温，混合电缆让安装更简单。

导航到

资询我们的专家

高度32,1mm | 线圈单元宽度 55 mm


推力

极限推力: 211 – 845 N
峰值推力: 161 – 645 N
连续推力: 106 – 426 N

线圈单元: TD55-3, TD55-6, TD55-9, TD55-12
磁板: TD55-96, TD55-384

Td Series Thumbnail video

电机结构

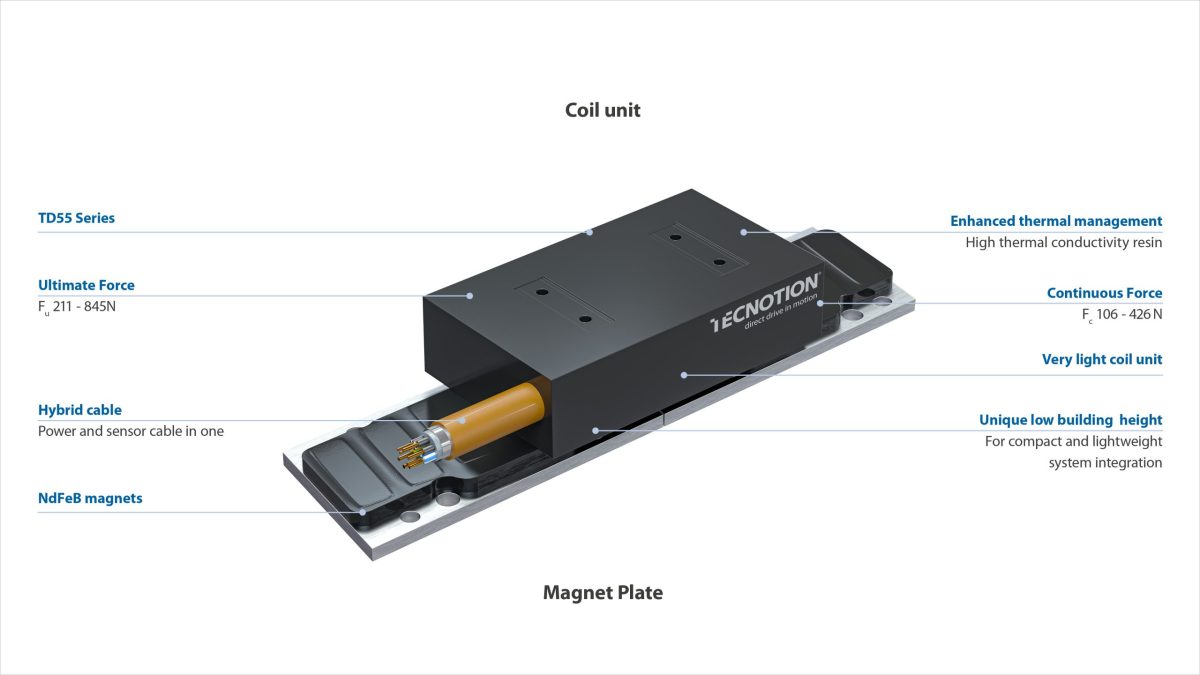

Td55 Series Properties 1.4

参数表

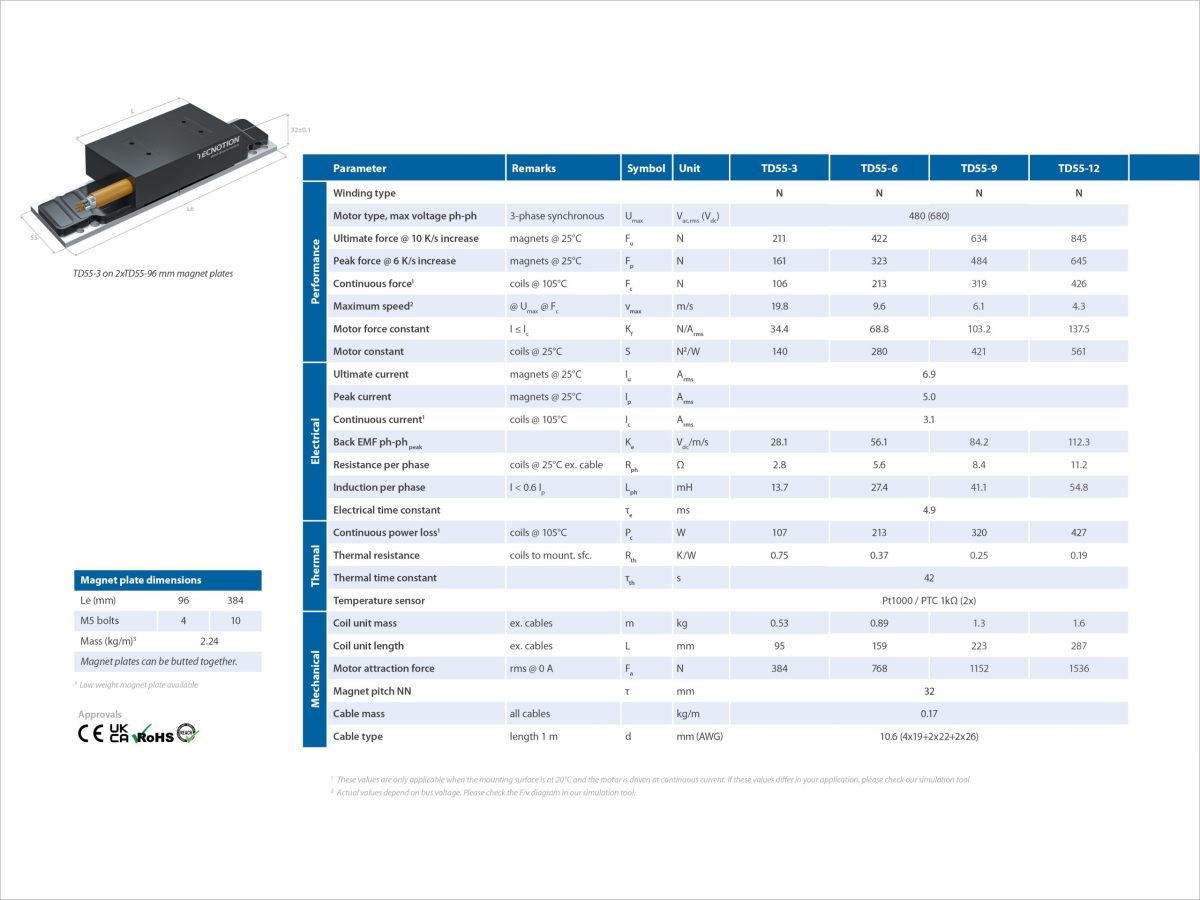

Ironcore Td 55 Specsheet 1.4

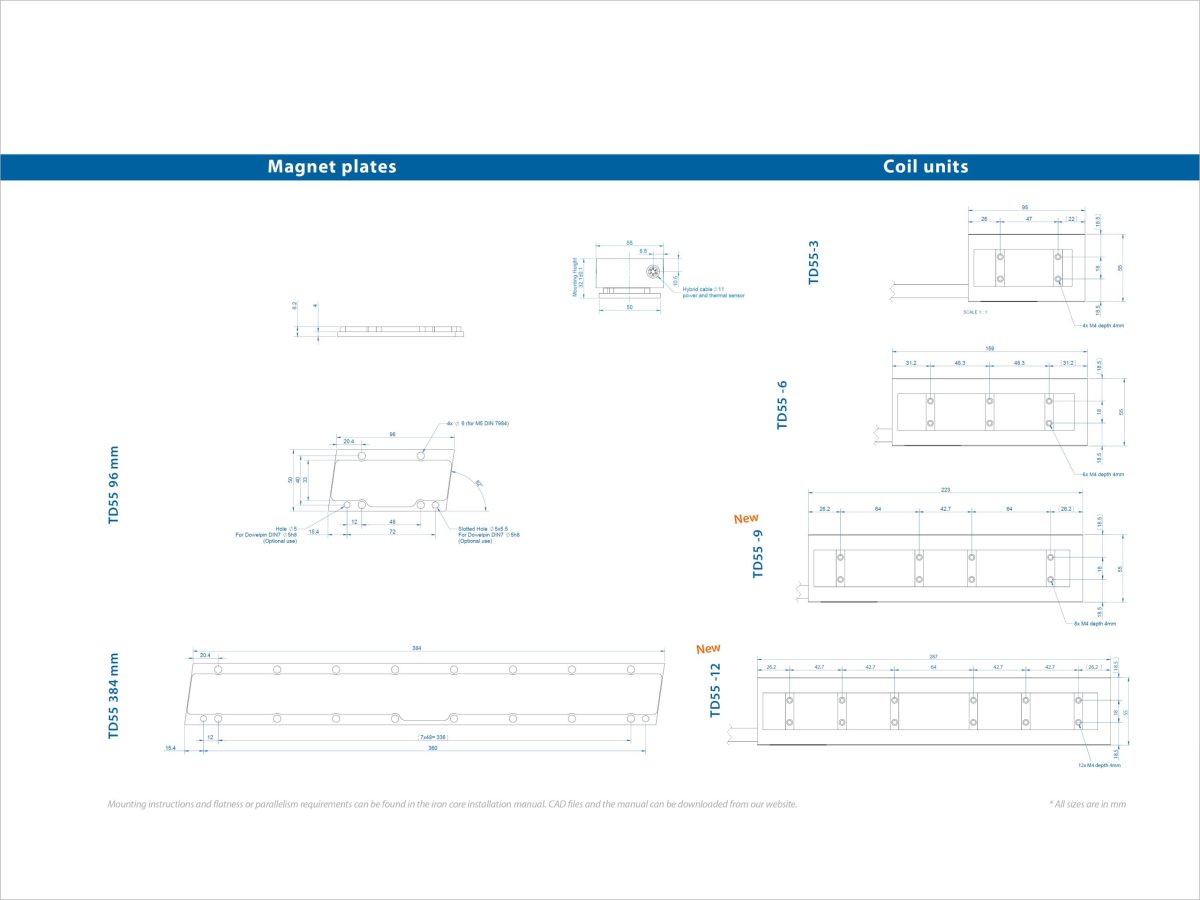

Ironcore Td 55 Drawing 1.4

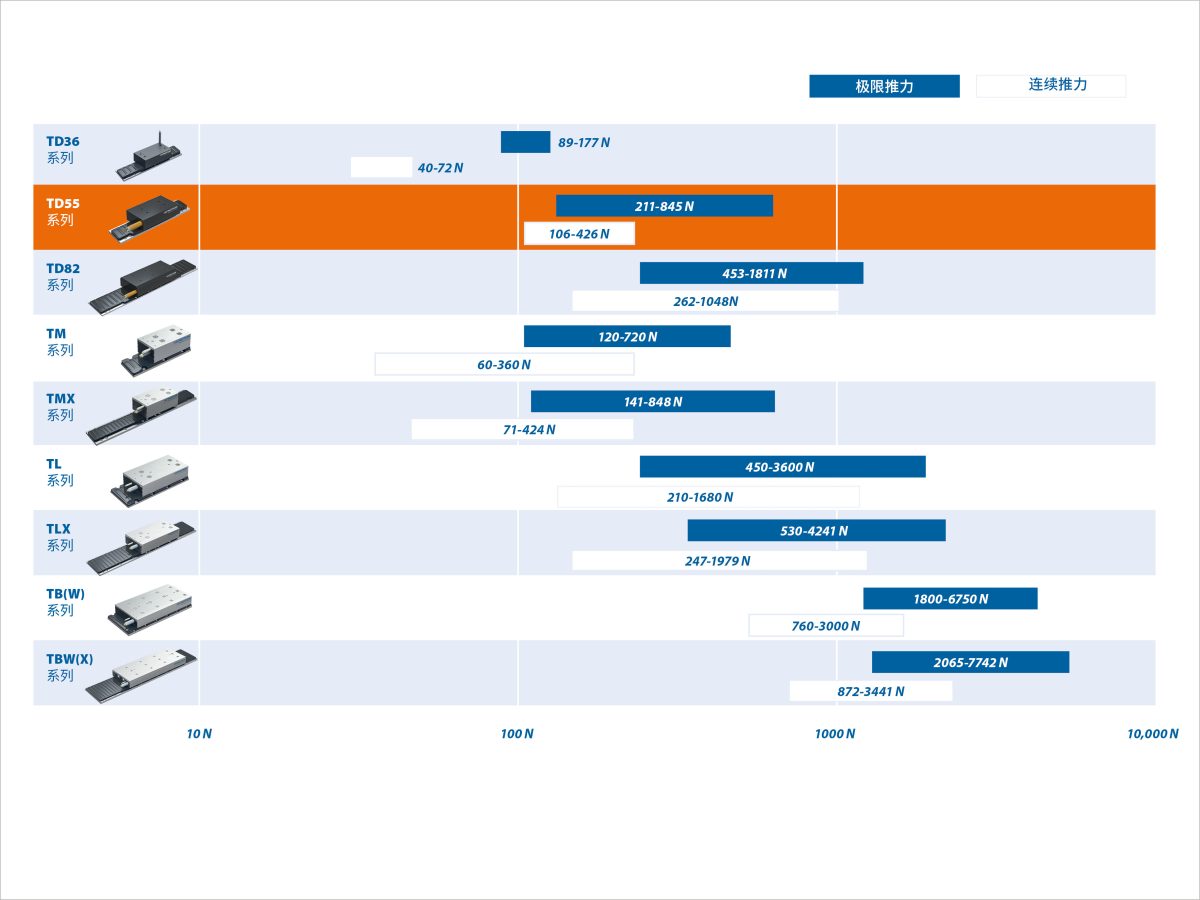

Td55 Motor Range 2025 Cn

增加可用推力

有铁芯直线电机的连接组合

Motors Parallel

资源

查看我们所有的可下载资源

应用

Tecnotion 直驱电机可无缝集成到各种应用中，如半导体、机床、机器人、平板显示和印刷行业。我们直接驱动您的运动技术

了解应用解决方案

Applications 500x500

FAQ

直线电机有哪些优势？

什么是有铁芯直线电机？

有铁芯直线电机的优势是什么？

产品筛选

根据您的应用找到最合适的电机。选择产品类型并根据您的运动需求选择相关数值，以筛选最合适的电机。

点击产品筛选

Product Filter 876 X 493 V2

仿真选型工具

Icon Simtool White

为给定的应用找到合适的电机有时是一项艰巨的任务。在线仿真选型工具旨在使该过程尽可能简单。只需 4 步即可找到合适的电机。

探索更多



1000x1000 Website Simtool Steps

Ask us directly-请留言英文

Appl Engineers 876 X 493

Mike Rolink and Stefan Jansen
Application Engineers

“Do you have a question about a motor? Or do you need technical support during an installation? Call us and one of our Application Engineers will help and support you throughout the entire process.”

+86-512-68760183

提交问题
