有铁芯电机 | 目录样册 | 1.4
TBW 系列
水冷升级可达到更高的连续推力
该系列电机配有一个完全内置，高效率的冷却系统，使其产生的连续推力比标准版更高，并且在保持其亚微米定位精度的同时又能承受极高的加速度。

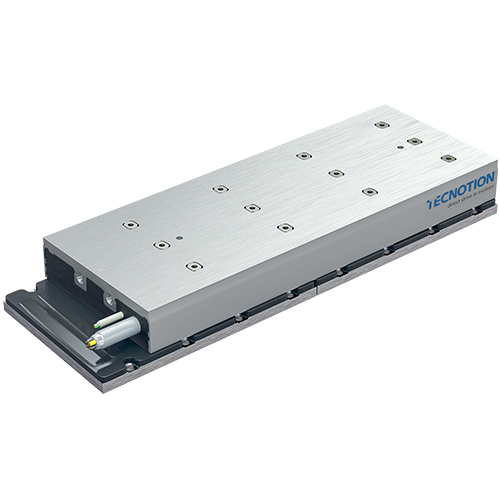

TBW 有铁芯系列电机
TBW系列是TB系列电机的水冷升级版。该系列电机配有一个完全内置，高效率的冷却系统，使其产生的连续推力比标准版更高，并且在保持其亚微米定位精度的同时又能承受极高的加速度。
由于该电机的热量不会传导到机器结构上，因此特别适用于热管理困难的应用场合。
推力
极限推力: 2700 – 6750 N
峰值推力: 2400 – 6000 N
水冷连续推力: 1200 – 3000 N
自然冷却连续推力: 1140 – 2850 N
线圈单元: TBW18 – TBW30 – TBW45
磁板: TB192 – TB288

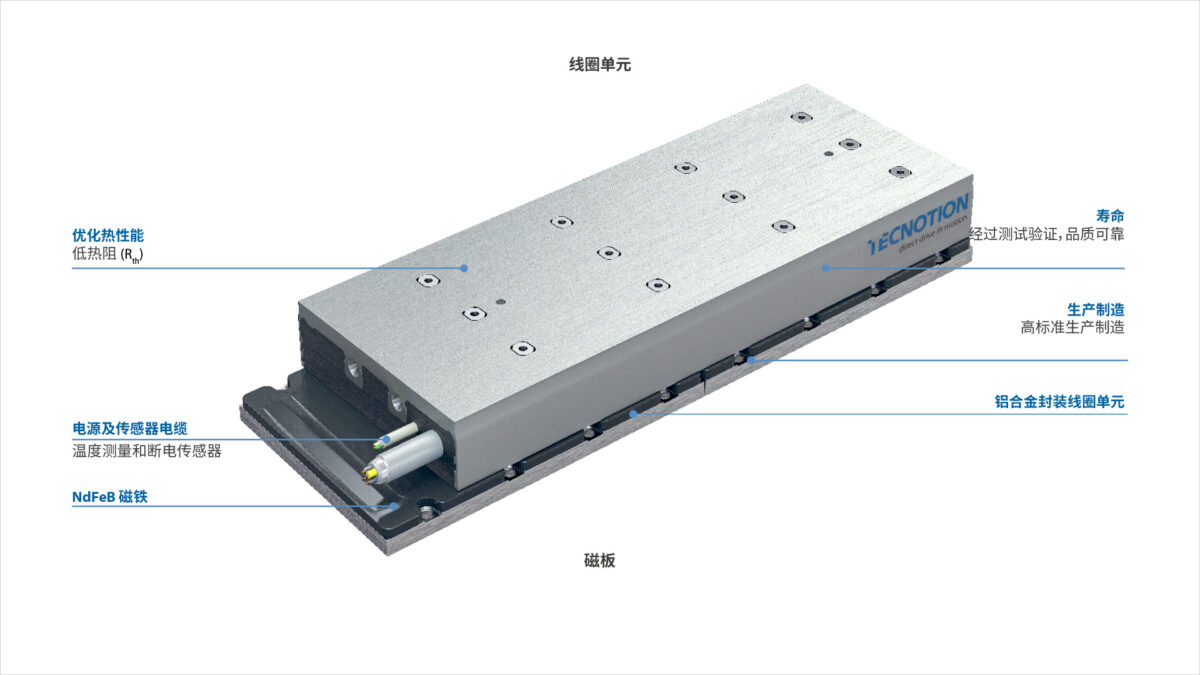

电机结构

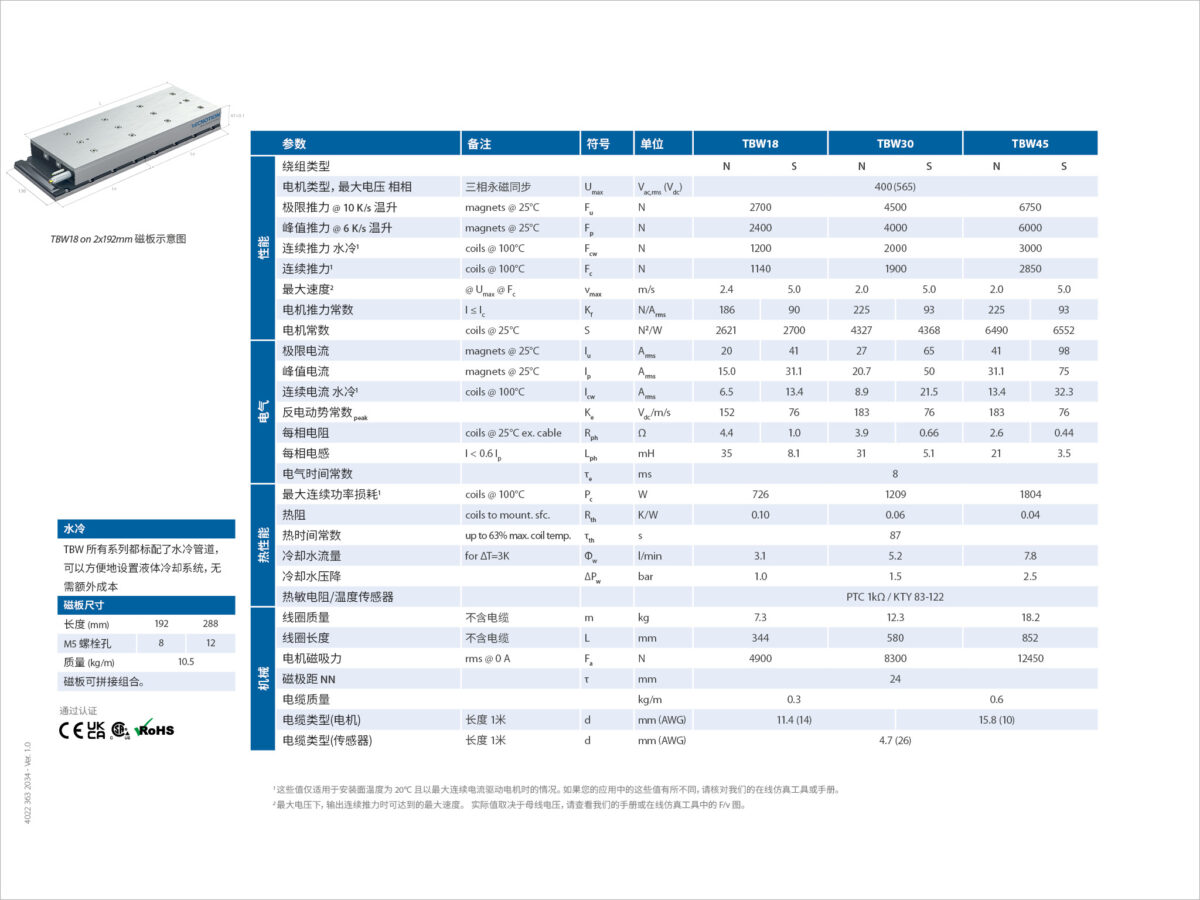

参数表
增加可用推力
有铁芯直线电机的连接组合
资源
有铁芯电机 | 手册 | 2.2
有铁芯电机 | 研讨会 | Version 1.0
有铁芯电机 | 参数表 | 1.3
有铁芯电机 | CAD 文件 | version 1.0
有铁芯电机 | CAD 文件 | version 1.0
数字霍尔模块
为了电子换向，我们为所有直线电机提供数字霍尔模块配件。它提供3路数字量输出，每相有120°的相位偏移，来侦测线圈和永磁体之间的电气角度。如果你的伺服控制器不支持无霍尔换向，那么这款数字霍尔模块是一种经济型选择。该数字霍尔模块需要一个4.5到28Vdc范围的直流供电电压来工作。
模拟霍尔模块
直线电机采用光学编码器和光栅尺来做到非常精确的定位控制。在不需要高精度控制位置的应用场合，可换用模拟霍尔模块来定位。该模块采用磁道（而非标尺）作为直线刻度。该模块安装到有铁芯直线电机上非常方便，并且几乎可与所有的标准伺服控制器进行连接通讯。模拟霍尔模块所需电源为标准直流 5Vdc 的电源。
