有铁芯电机 | 目录样册 | 1.4
TxX 系列
增加18% 额外推力，加速度
确保更高的加速度和更高的效率!

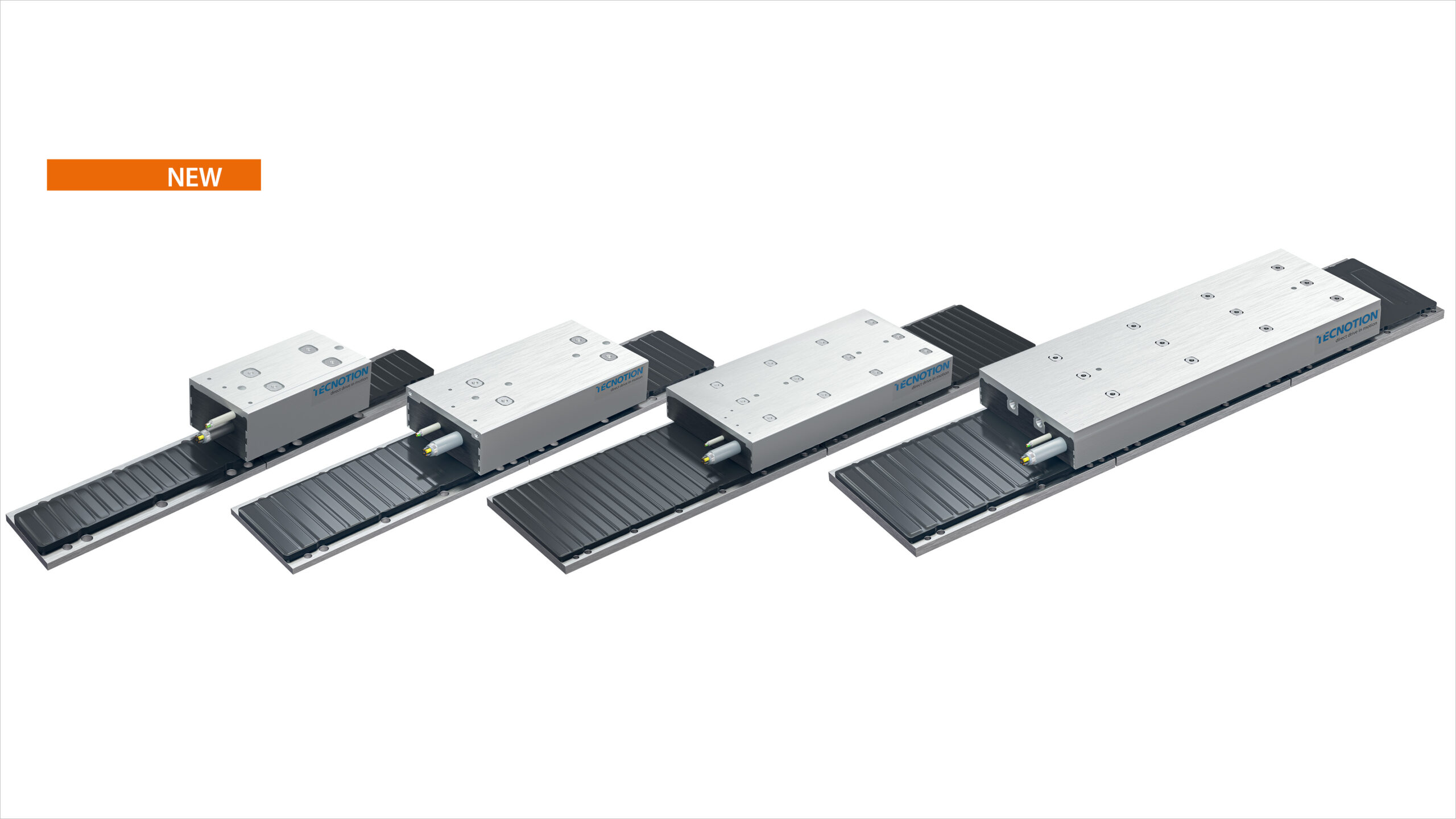

TxX有铁芯系列电机
TxX系列为现有电机增加额外推力，无需修改任何设计， 同现有其他有铁芯电机系列完全兼容， 可无缝升级原有设备性能。
增加额外15%-18%电机推力密度，更高的效率，更低的温升，高精度，长寿命，高可靠性！
推力
极限推力: 141 – 7742 N
峰值推力: 742 – 6882N
连续推力: 71 – 3441 N
线圈单元: TMX18 – TLX18 – TBX18 – TBWX18
磁板: TMX96 – TMX144 – TMX384 – TLX192 – TLX288 – TBX192 -TBX288

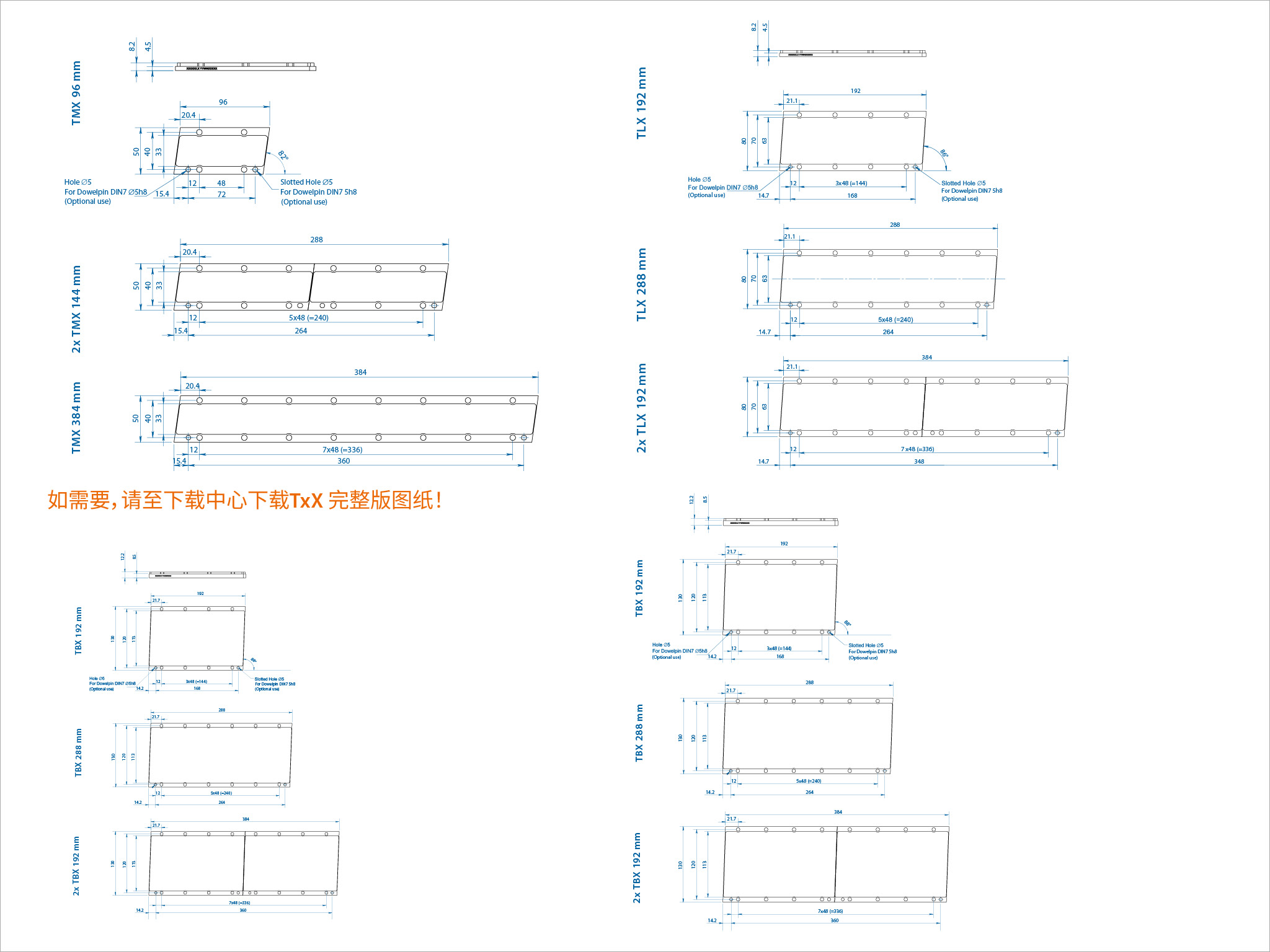

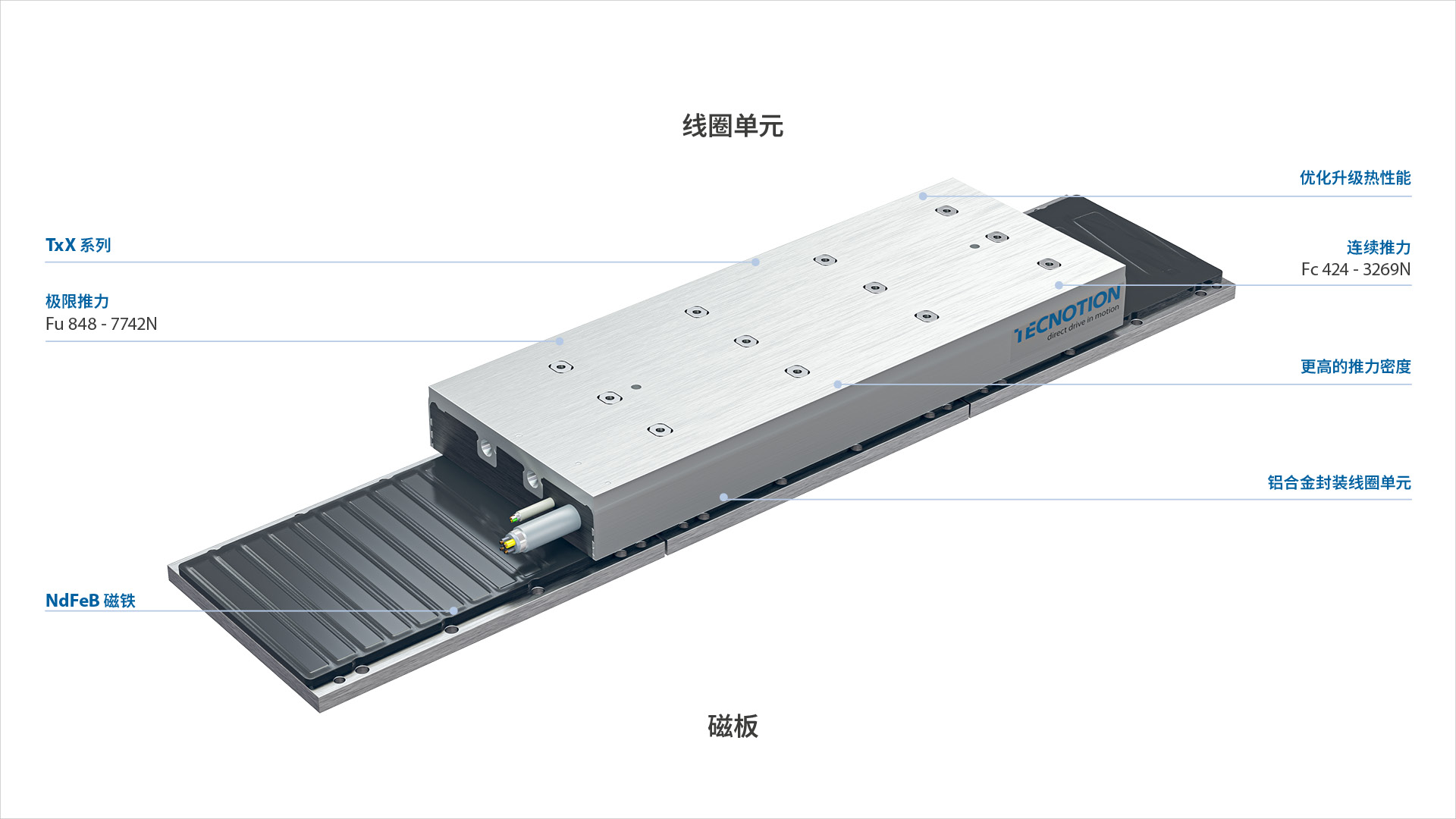

电机结构

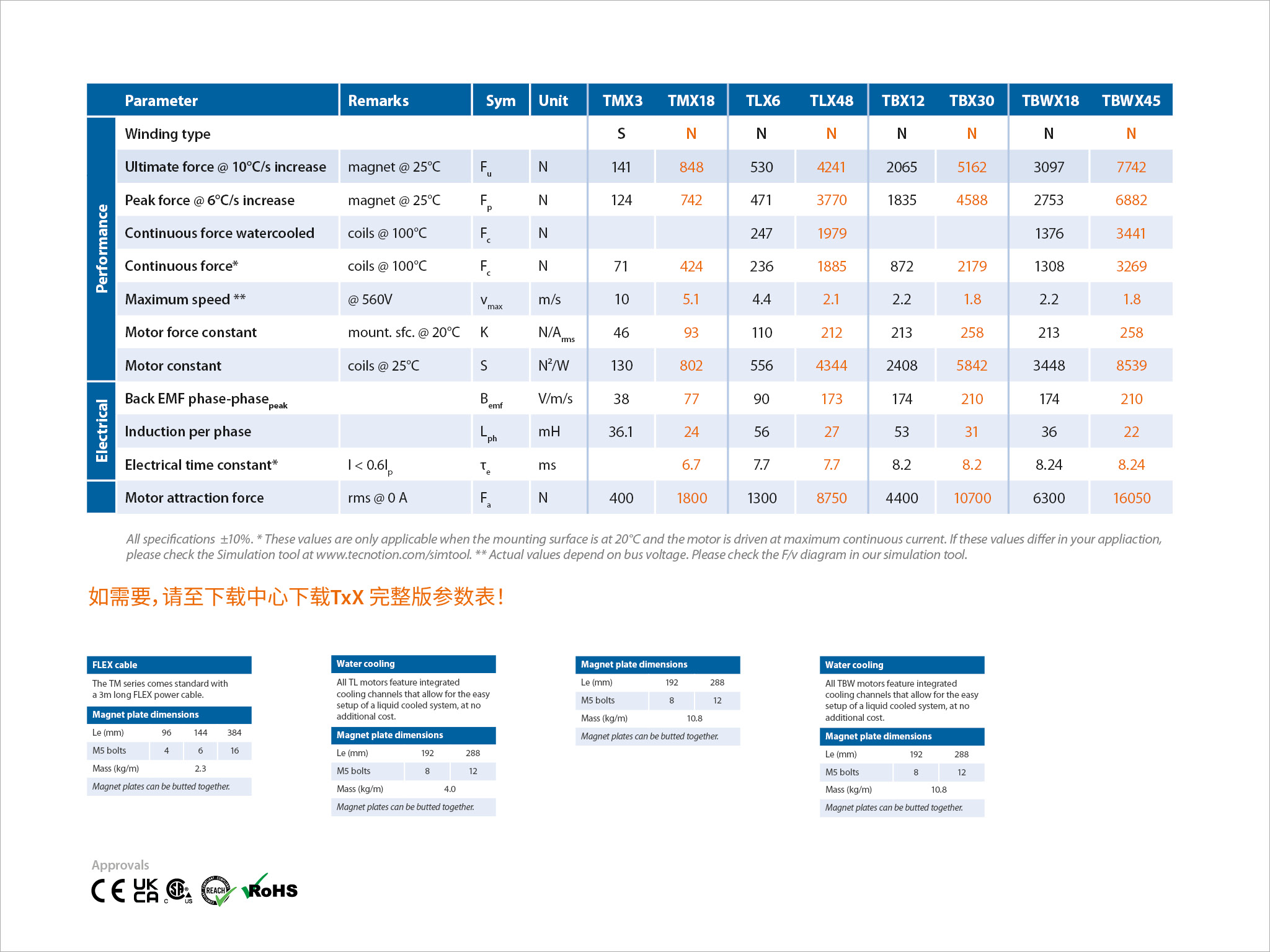

参数表

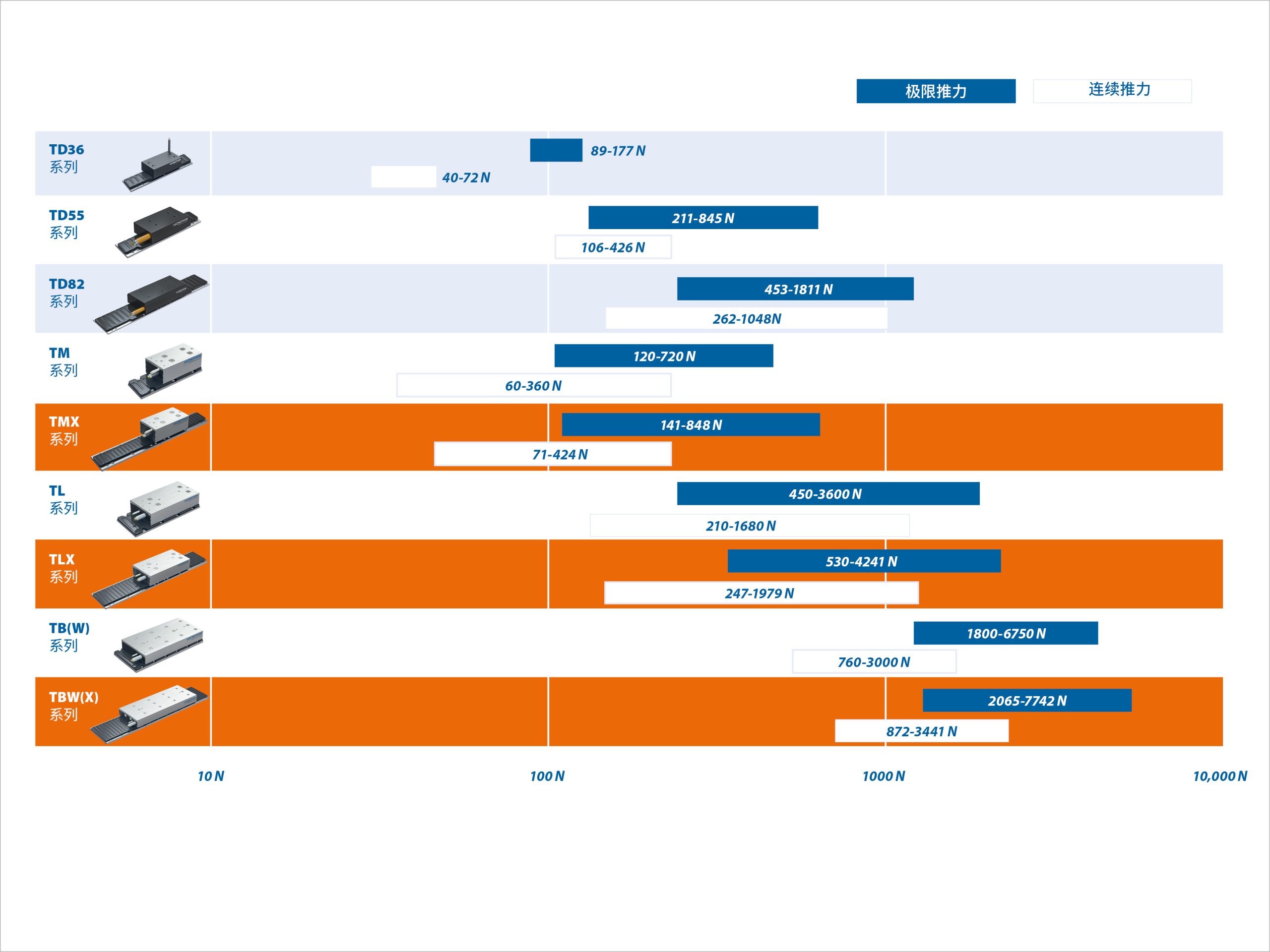

增加可用推力
有铁芯直线电机的连接组合
资源
有铁芯电机 | 彩页 | version 2.0
有铁芯电机 | 参数表 | 1.3
有铁芯电机 | CAD 文件 | version 1.0
有铁芯电机 | CAD 文件 | version 1.0
数字霍尔模块
为了电子换向，我们为所有直线电机提供数字霍尔模块配件。它提供3路数字量输出，每相有120°的相位偏移，来侦测线圈和永磁体之间的电气角度。如果你的伺服控制器不支持无霍尔换向，那么这款数字霍尔模块是一种经济型选择。该数字霍尔模块需要一个4.5到28Vdc范围的直流供电电压来工作。
模拟霍尔模块
直线电机采用光学编码器和光栅尺来做到非常精确的定位控制。在不需要高精度控制位置的应用场合，可换用模拟霍尔模块来定位。该模块采用磁道（而非标尺）作为直线刻度。该模块安装到有铁芯直线电机上非常方便，并且几乎可与所有的标准伺服控制器进行连接通讯。模拟霍尔模块所需电源为标准直流 5Vdc 的电源。
